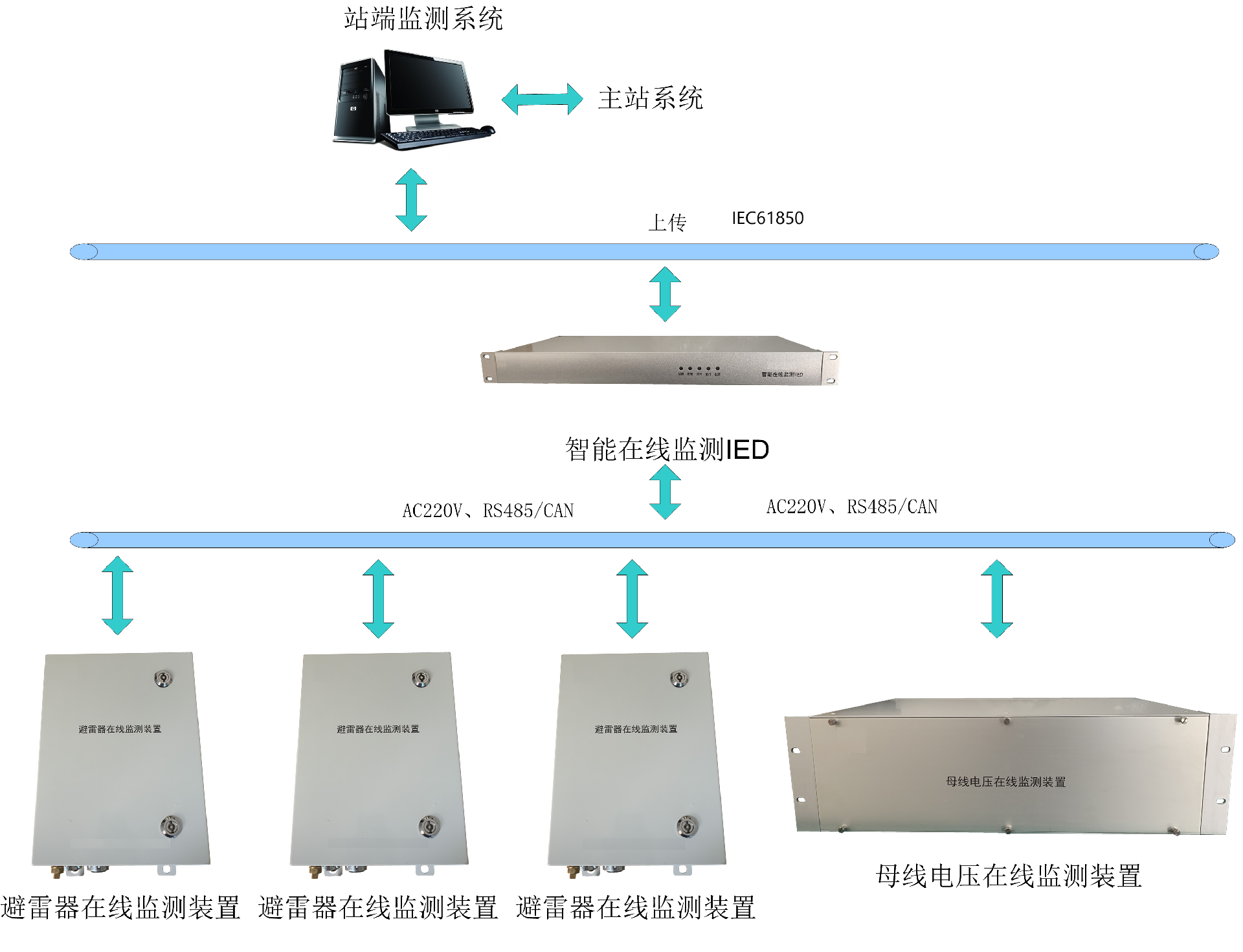

系统架构图：
系统特点：
采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量
采用动态相量补偿算法，实现高精度测量信号分析
采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”
采用分布式测量结构，即就地测量、数字传输
可带电安装，即不需要主设备停电安装，方便、快捷的接入系统
系统主要功能：
1、采集避雷器装置的泄露电流及参考电压，计算避雷器泄露电流基波及3、5、7、9次谐波，统计雷击次数及雷击时间等。
2、采集PT单元母线电压及参考电压，计算母线电压基波及3、5、7、9次谐波。
3、CAN或485网络通信
4、实时时钟：每个装置都具备实时时钟的功能
5、温湿度采集控制：采用高精度温湿度传感器，可以实时采集装置内部温湿度。
6、IEC61850通信
